化学所等在高稳定性聚合物FET研究中取得进展

　　有机场效应晶体管（OFET）作为有机电子电路的基本构筑单元，已在柔性显示驱动、电子皮肤以及电子标签等领域展现出应用潜力。在研究过程中引入新的设计理念，调控分子溶液的预聚集状态和分子薄膜的组装行为，以获得高迁移率、高稳定的有机高分子材料和OFET器件是科研人员长期追求的目标。

　　在国家自然科学基金委员会、科技部和中国科学院的支持下，中科院化学研究所有机固体实验室研究员郭云龙和中科院院士、研究员刘云圻与天津大学教授胡文平教授合作，基于优异的分子结构设计，利用线棒涂膜方法，调控聚合物分子的取向组装，制备出A4尺寸的取向组装聚合物半导体薄膜。当载流子传输方向与聚合物主链方向一致时，基于该薄膜的场效应晶体管器件的空穴迁移率为5.5 cm²V^–1s^–1，电子迁移率为4.5 cm2V–1s–1，该器件的迁移率是旋涂法制备的晶体管性能的9倍（Advanced Materials 2019, 31, 1805761）。

　　最近，科研人员发现添加聚丙烯腈（PAN）不仅可以调控分子的预聚集状态，还可提高聚合物溶液的可加工性。科研人员进一步结合棒涂法，制备出高度结晶和缺陷较少的聚合物分子薄膜。基于该薄膜的OFET器件，沿着晶畴取向方向的电子迁移率提升到5-6 cm²V^–1s^–1，相比于旋涂法制备的薄膜FET性能（迁移率0.1-0.2 cm²V^–1s^–1）有较大提升。该器件在零下80摄氏度到200摄氏度表现出出色的冷-热稳定性，极大拓展了OFET在不同环境条件下的应用，打破了人们对电子传输型聚合物FET器件不稳定的传统认识。相关研究成果发表在Chem上，论文第一作者为博士姜莹莹，论文通讯作者为郭云龙、胡文平和刘云圻。

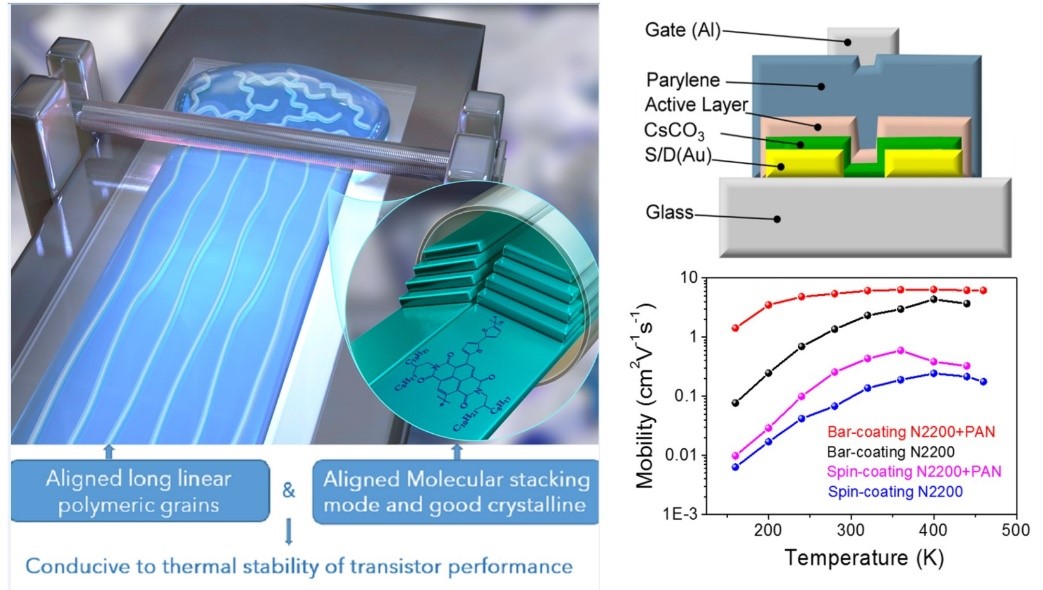

分子取向加工过程、器件结构和迁移率随温度变化结果
