扫描电子显微镜样品要求及制备(一)常规样品制备

样品制备对扫描电镜观察来说也至关重要，样品如果制备不好可能会对观察效果有重大影响。

通常希望观察的样品有尽可能好的导电性，否则会引起荷电现象，导致电镜无法进行正常观察；另外样品还需要有较好的导热性，否则轰击点位置温度升高，使得试样中的低熔点组分挥发，形成辐照损伤，影响真实的形貌观察。如果要进行EDS/WDS/EPMA定量检测，还需要样品表面尽可能平整。

第一节  常规样品制备

样品制备主要包括取样、清洗、粘样、镀膜处理几个步骤。

§1. 取样

在进行扫描电镜实验时，在可能的条件下，试样应该尽量小，试样有代表性即可。特别在分析不导电试样时，小试样能改善导电性和导热性能。另外，大试样放入样品室会有较多气体放出，特别是多孔材料，不但影响真空度，还大幅度增加抽真空的时间，可能也会引入更多的污染。因此对于多孔材料在放入电镜前，可以在不损伤样品的前提下，对样品进行一定的热处理，比如电吹风吹，红外灯烘烤，或者放入烘箱低温加热一段时间，将其空隙的气体排出，以减小进入电镜后的抽真空时间。

对于薄膜截面来说最好能够进行切割、镶嵌、抛光等处理。在镶嵌时最好能将试样一分为二，将要观察的膜面朝里然后对粘，然后再进行镶嵌、抛光处理。这样做的好处是避免在抛光过程中因为膜面和镶嵌料之间的力学性能有一定的差异，而引起薄膜的脱落或者出现裂纹和缝隙，如图4-1。对粘后的膜面两面力学性能一样，会改善此种情况。

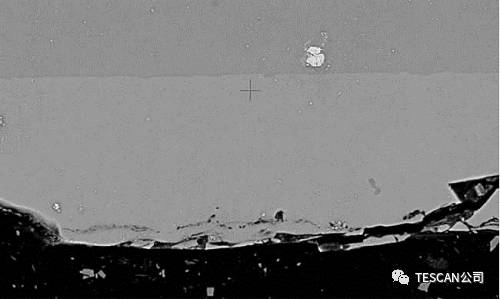

图4-1 单膜面力学性能不对称引起的损伤

对于比较软的样品在制截面时，一般不要用剪刀直接剪断，直接剪断的截面经过了剪切的拉扯，质量较差。可以考虑用锋利的刀片切断，比如手术刀片等。或者在将试样浸泡在液氮中进行冷冻脆断。在冷冻脆断前可以先切一个小缺口，这样冻硬的样品可以顺着切口用较小的力就可发生断裂。有条件的话可以考虑用截面离子束抛光或者FIB抛光。

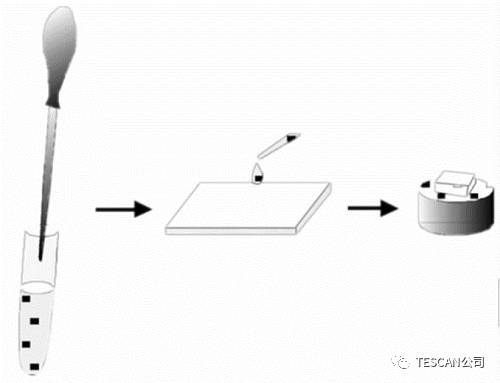

对于粉末样品来说，取样要少量，否则粉末堆叠在一起会影响导电性和稳定性。粉末样品团聚严重的话，可以考虑将粉末混合在易挥发溶剂中（如纯水、乙醇、正己烷、环己烷等），配成一定浓度的悬浊液，用超声分散，然后取小滴滴在试样座或者硅片、铜（铝）导电胶带上。此时不要使用碳导电胶带，因为碳导电胶带不够致密，会使得样品嵌入在空隙中影响观察。等待溶剂挥发干燥后，粉体靠表面吸附力粘附在基底上，如图4-2。

图4-2 粉末超声分散制样

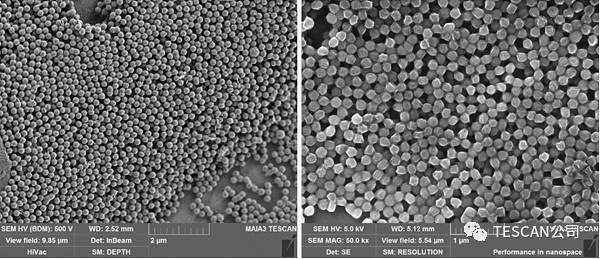

不过值得注意的是溶剂的选择，溶剂不能对要观察的试样有影响，否则会改变试样的初始形貌而使得图像失真。如图4-3，高分子球样品在用水稀释分散后仍为球形，而用无水乙醇分散后，形貌发生了变化。

图4-3 水（左）和乙醇（右）稀释分散对形貌的影响

§2. 清洗

试样尽可能保证新鲜，避免沾染油污。特别是不要直接用手直接接触试样，以免沾染油脂。清洁不仅仅是针对试样的要求，同样还包括了样品台。样品台要做到经常用无水乙醇进行清洗。

§3. 粘样

试样的粘贴应该尽量保持平稳、牢固，并尽可能减少接触电阻，以增加导电性和导热性。特别是对于底面不平整的试样，最好用银胶进行粘贴，让银胶填满缝隙以保证平稳。如果要进行EBSD测试，最好也用银胶。EBSD采集要经过70度的倾转，重力力矩较大，而导电胶带有一定的弹性，可能会因为重力缘故而逐步拉伸，导致样品漂移。

此外，平时大多数试样都是采用碳导电胶带进行粘贴，不过如果要进行极限分辨率的观察，最好也用银胶，以进一步增加导电性。

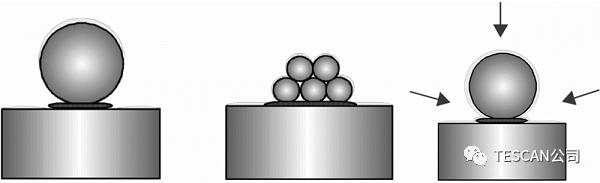

我们粘贴样品的目的是使得样品要观察的表面要能和样品台底座之间具有导电通路，而不是仅仅认为表面导电就好。样品表面导电性再好，如果没有导电通路和样品台联通的话，仍然会有荷电。特别是对于不规则样品，更要注意粘贴时候的导电通路。如图4-4，左边与中间的表面并未和样品台导通，属于不合理的粘贴，而右边形成了通路，是合理的粘贴方式。

图4-4 合理（右）与不合理（左、中）的粘贴

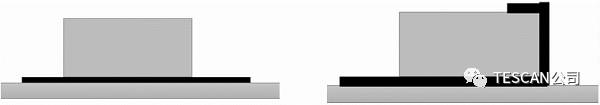

对于很多规则样品，比如块体或者薄片样品，也存在很多不合理的粘贴方式。很多人认为试样有一定的导电性，就将试样直接粘在导电胶带上，如图4-5左。样品表面和样品台之间依然会出现没有通路的情况，有时即使样品导电性好，可能也会因为有较大的接触电阻使得图像有微弱的荷电或者在大束流工作下有图像漂移。而图4-5右，则是开始将导电胶带故意留一段长度，将多余的长度反粘到试样表面去。这样使得不管样品体内导电性如何，表面都能通过导电胶带形成通路。而且即使样品整个体内都有较好的导电性，连接到表面的导电胶带相当于一个并联电路，并联电路的总电阻总是小于任何一个支路的电阻，所以无论试样的导电性任何，都应习惯性的将一段导电胶带连接到表面，以进一步减小接触电阻，增强导电性。

图4-5 将导电胶带延伸到试样表面的粘贴

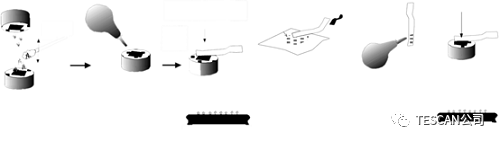

      对于粉末试样的粘贴，也是要少量，避免粉末的堆叠影响导电性和导热性。粉体可以取少量直接撒在试样座的双面碳导电胶上，用表面平的物体，例如玻璃板或导电胶带的蜡纸面压紧，然后用洗耳球吹去粘结不牢固的颗粒，如图4-6左。如果粉末量很少，无法用棉签或药勺进行取样，也可将碳导电胶带直接去粘贴粉末，如图4-6右。

图4-6 粉末试样的粘贴方法

§4. 镀膜

对于导电性不好的试样，我们通常可以选择镀膜处理。通常情况我们选择镀金Au膜，如果对分辨率有较高的要求，可以选择镀铂Pt、铬Cr、铱Ir。如果要对样品进行严格的EDS定量分析，则不能镀金属膜，因为金属膜对X射线有较强的吸收，对定量有较大影响，此时可选用蒸镀碳膜。

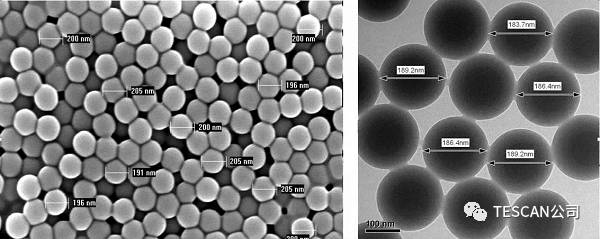

现在的镀膜设备一般都能精确控制膜厚，通常镀5nm的薄膜就足够改善导电性，对于有些特殊结构的试样，比如海绵或泡沫状，表面不致密，即使镀较厚的导电层，也难以形成通路。所以我们镀膜尽量控制在10nm以下，如果镀10nm的导电膜仍没有改善导电性，继续增加镀膜也没有意义。一般镀金的话在10万倍左右就能看见金颗粒，镀铂的话可能需要放大到20万倍才能看见铂颗粒，而镀铬或者铱则需要放大到接近30万倍。所以对于导电性不好的试样来说，可以根据需要选择不同的镀膜。镀膜之后，由金属膜代替试样来发射二次电子，而一般镀的金、铂都有较高的二次电子激发率，在镀膜之后还能增强信号强度和衬度，提升图片质量。只要镀膜不会掩盖试样的真实细节，完全可以进行镀膜处理，而不用纠结于一定要不镀膜进行观察，除非有特别不能镀膜的要求。当然，对于要求倍数特别高或者严格测量的一些观察要求，则要谨慎镀膜处理。毕竟在高倍数下，镀膜会掩盖一定的形貌，或者使测量产生偏差。如图4-7，左边是镀金处理的PS球在SEM下的测量结果，右边是TEM直接拍摄的结果，可以发现SEM的测量结果大约在195nm左右，而TEM的测量结果在185nm左右，这就是因为给PS球镀了5nm金而引起直径扩大了10nm左右。

图4-7 PS球在SEM下镀膜观察和TEM直接观察的对比

除了不导电样品需要镀膜，对于一些导热性不佳的试样，有时也需要镀膜。电子束轰击试样时，很多能量转变成热能，使得轰击点温度升高，升高温度表达式为

ΔT(K) = 4.8 × VI / kd

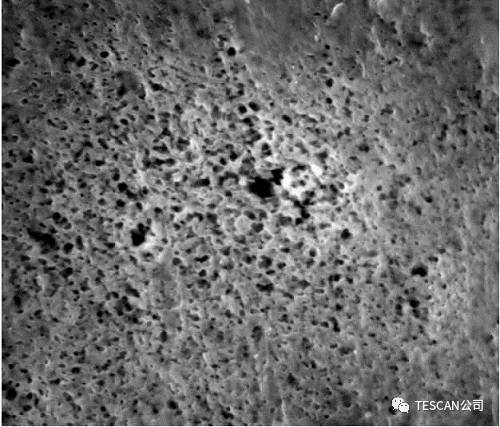

其中，V为加速电压、I为束流、d为电子束直径，k为试样热导率。对于导热性差的试样，k较低，ΔT有时能接近1000K，很容易对试样造成损伤。比如有时候对高分子样品进行观察时，会发现样品在不断的变化，其实是样品受到电子束轰击造成了辐照损伤损伤，如图4-8。而经过镀膜后，可以提高热导率，降低升温程度，避免样品受到电子束辐照损伤。

图4-8 电子束辐照损伤
