浸没透镜的结构和功能特点

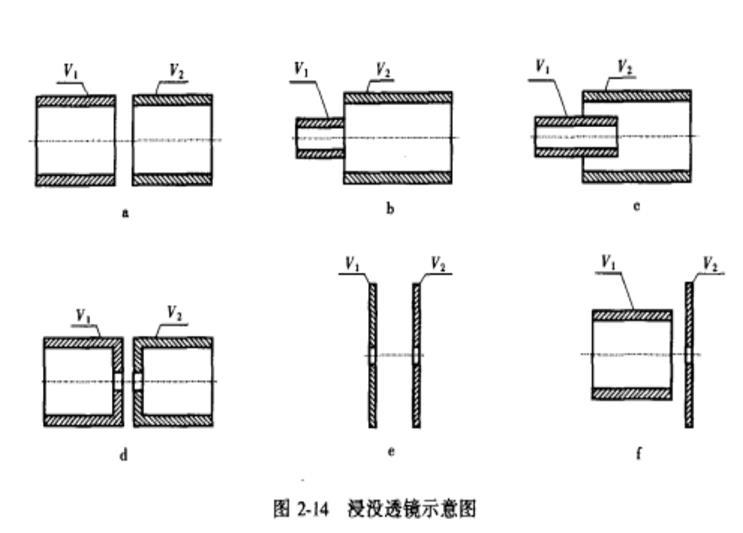

为了提高光学显微镜的分辨率常常使用油浸透镜，浸没透镜或浸没电子透镜和这种油浸透镜十分相似。它由两个电极组成(可以是圆筒、膜片，也可以是圆筒、膜片的组合)，如图2-14所示。透镜两侧的电位为常数，但电位不相等。图2-14给出了浸没透镜的几种电极结构形式。

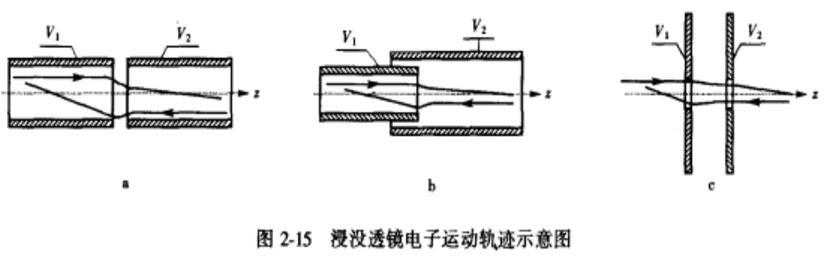

图2-15是三种结构形式浸没透镜的电子运动轨迹示意图。图2-15中的a，b，e三种情形的电位均为V₁2。

图2-14
