矢量网络分析仪原理（三）

实际定向耦合器反向工作时，耦合端会有泄露输出， 反向工作时耦合端输出与输入信号功率比定义为定向耦合器隔离度。

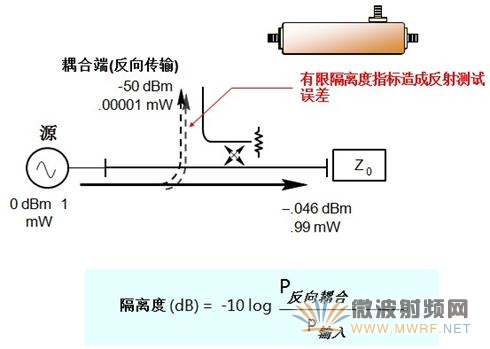

图7  定向耦合器反向传输特性

对定向耦合器测试的重要指标为其方向性(Directivity)，方向性为定向耦合器反向工作隔离度与正向工作耦合度差值。方向性指标反映耦合器分分离正反两个方向信号的能力。可以被视为反射测试的动态范围。

测量定向耦合器有一种简易方法，不需要正向和反向连接测试。当定向耦合器内部负载损耗功率相当小时，该方法得到的结果与真实值相近。

首先，在主臂输出端接一个短路负载，由于全反射，耦合端输出反映耦合度，对该值进行规一化处理后端接匹配负载。此时耦合端只是有限隔离度引起的泄露信号。因为已经进行了规一化处理，最后读值就是耦合器方向性。

反射测试中，定向耦合器对于被测件反射信号而言是正向连接，定向耦合器耦合端输出反映反射信号信息。

网络分析仪测试反射特性时，由于定向耦合器有限的方向性影响，耦合器耦合端会包含泄露的输入激励信号，该信号会与反射信号进行矢量叠加，造成反射指标测试误差。

被测件匹配性能越好，定向耦合器方向性对测试影响越大。

网络分析仪中的接收机

由功分器，定向耦合器及输出端得到的信号输入到相应接收机进行处理，为对这些信号进行分析，网络分析仪内置多台接收机。

网络分析仪是一个包含激励源和接收设备的闭环测试系统。

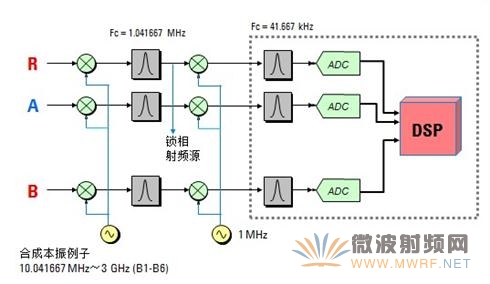

图8  网络分析仪接收机

网络分析仪中检测信号主要有两种基本方法。

方法1：二极管检波，二极管检波提取射频信号输入包络电平，输出电压反映输入信号功率。如果输入信号为连续CW信号，为DC检波，如果输入为幅度调制信号，为AC检波。二极管检波只反映信号幅度信息，丢失了射频载波信号的相位信息。

方法2：调谐接收机。调谐接收机将输入信号进行下变频后通过ADC变为数字量后处理。这样可以得到信号的相位和幅度信号。

如果您使用过功率计，就会了解检波器测量信号的特点。首先检波器是宽带功率测试，既如果检波器工作频率范围是10M至18G，其功率显示结果应为该频率范围内存在的所有信号功率和，而没有选频测试功能。由于这个原因，使用检波器的标量网络分析仪会对被测件输出端的失真及杂波信号没有区分能力，而会造成错误测试结果。

但标量网络分析仪对变频和非变频的被测件使用相同的方法进行测试。

检波器能检测的功率范围是有限的，例如为；-50dBm~10dBm， 这会限制标量网络分析仪测试的动态范围。

调谐接收机由于中频信号要通过带通滤波处理，由于检波器带宽测试模式，这种无选频测试会造成大测试噪声带宽(20G)，而调谐接收机的中频带宽可小至1KHz，这样可保证接收机有很好的测试灵敏度，而且对被测件输出信号中杂波失真成分有很好抑制作用。

调谐接收机灵敏度度与其设置中频滤波器带宽有直接关系，中频带宽越窄，进入接收机噪声能量越少，灵敏度相应提高，但输出信号响应时间会变长，网络分析仪测试速度会下降。
