石英晶体振荡子的基础知识（五）

三、驱动功率

驱动功率是指振荡电路工作时石英晶体的功耗。保持石英晶体低于驱动功率是很重要的。超过驱动功率，可能会引起频率和等效串联电阻的意外变化。

计算

按如下方法计算驱动功率:
驱动功率= I2・R1
I: 驱动功率[有效值]
R1: 石英晶体的等效串联电阻
驱动功率是指在振荡电路工作时通过石英晶体的电流。可以在实际振荡电路上测量励样子电流。
可以通过网络分析仪等仪器来测量R1。

测量实例

1、测量设备和装置
·  PCB
·  石英晶体(具有等效电路常数数据)
·  示波器、电流探针

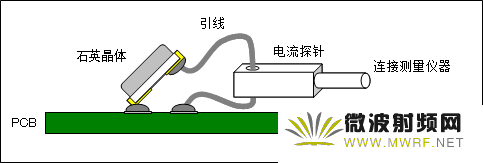

2、焊接一根引线，并如下图所示放置电流探针。
3、给PCB提供电压，并在示波器上观察励样子电流波形。
4、计算励样子电流的有效值
如果波形是正弦波或与之类似的波形，就使用Ip-p/2√2计算有效值数字示波器具有读取有效值的功能。
5、通过上述公式计算驱动功率。

判断

测量的驱动功率不应超过石英晶体规格的驱动功率。

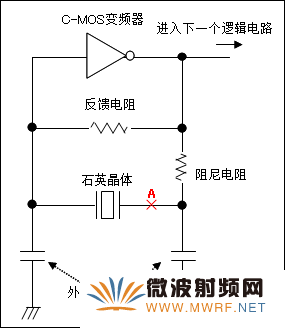

只测量通过石英晶体的电流。所以应将电流探针放于A点。

振荡电路: 正常条件

从水晶盘的一侧脱焊，并通过穿过电流探针的引线连接到PCB上。

连接电流探针

四、振动频率

振动频率是指与石英晶体一起工作的振荡电路的实际频率。振动频率由石英晶体决定，并受MCU、外部负载电容、PCB杂散电容等的影响。

测量方法

振动频率通过以下方程来计算。
负载共振频率，fr: 共振频率，Cs: 负载电容，C0、C1: 等效电路常数
