图25

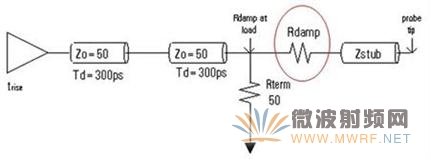

阻尼电阻阻值大小的一般规则：目标阻抗的2.5倍。
如果探测环境需要更长的连线，这时候可考虑电阻匹配探测，即在探头尖处附加一个匹配电阻，消除连线的反射。匹配电阻的阻值与连线传输线的阻抗一样即可，但需要考虑信号的衰减。

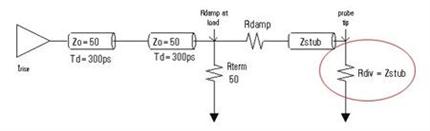

图26 电阻匹配探测方式

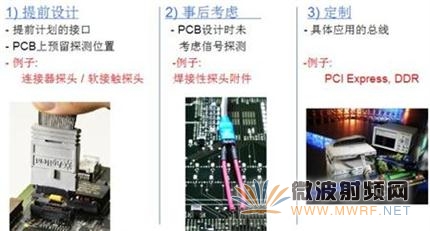

逻辑分析仪的探头主要有3种类型：提前设计型；事后考虑型；定制型。
图27 逻辑分析仪的探头类型

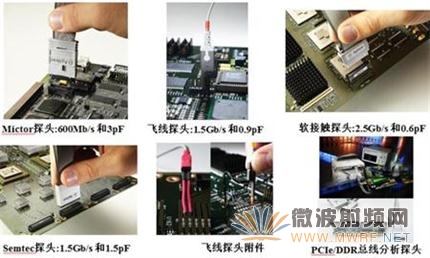

小结：逻辑分析仪探头是逻辑分析仪非常重要的部分，典型探头的形状，连接，参数如下图所示。
图28 逻辑分析仪探头具体形状和参数
