碳纳米管:
碳纳米管材料具有优异的机械性能、电性能以及光学性能等,这些优异的性能使得碳纳米管在许多领域都具有较大的应用潜力,例如用于电子显示器、太阳能电池、存储器、导电复合材料、储氢材料、燃料电池以及超级电容器等方面。这种材料呈圆柱形管状(SP2杂化的碳原子组成)。碳纳米管可以看作是由二维平面材料石墨烯卷曲而成,由一层石墨烯卷曲而成的称之为单壁碳纳米管;相应的,双壁碳纳米管及多壁碳纳米管即是由双层及多层石墨烯卷曲而成。利用扫描电子显微镜可以获得碳纳米管的扫描电镜图,随后利用拉曼光谱技术能够将单壁、双壁或者多壁碳纳米管区分开来。
图3中展示了对碳纳米管质量好坏进行的分析。出现在1330 cm-1处附近的峰被称之为D峰(又称为缺陷峰),D峰对于判断碳纳米管质量好坏至关重要。当碳纳米管中结构出现混乱或缺陷时能够观察到D峰的出现,也因此可以根据D峰判断其质量的好坏。双壁碳纳米管和多壁碳纳米管的拉曼谱图中也出现了D峰,但在190cm-1处附近并没有出现振动模式——径向呼吸振动模式(RBM),这种振动模式表明碳纳米管发生了径向振动变化。这种模式在双壁碳纳米管和多壁碳纳米管中没有出现的原因在于:这种振动模式被碳纳米管外部的其它层数所局限,因此不能发生径向移动。

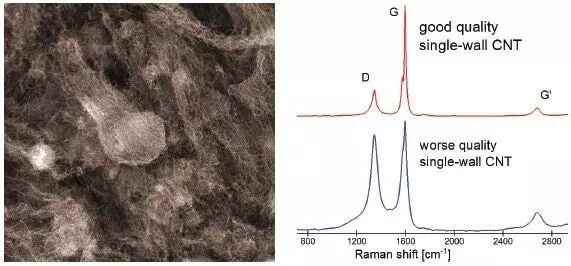

图3:碳纳米管的扫描电镜图(左);不同质量的单壁碳纳米管的拉曼光谱图(右)。在190cm-1处出现的径向呼吸振动峰说明其为单壁碳纳米管,而1330 cm-1处D峰的出现能够判断其质量的好坏。
