石墨烯拉曼光谱测试详解（一）典型拉曼光谱图

就石墨烯的研究来说，确定其层数以及量化无序性是至关重要的。激光显微拉曼光谱恰好就是表征上述两种性能的标准理想分析工具。通过测量石墨烯的拉曼光谱我们可以判断石墨烯的层数、堆垛方式、缺陷多少、边缘结构、张力和掺杂状态等结构和性质特征。本文材料+小编将为大家揭秘石墨烯拉曼光谱测试。

2004年英国曼彻斯特大学的A.K.Geim领导的小组首次通过机械玻璃的方法成功制备了新型的二维碳材料-石墨烯（graphene）。自发现以来，石墨烯在科学界激起了巨大的波澜，它在各学科方面的优异性能，使其成为近年来化学、材料科学、凝聚态物理以及电子等领域的一颗新星。

就石墨烯的研究来说，确定其层数以及量化无序性是至关重要的。激光显微拉曼光谱恰好就是表征上述两种性能的标准理想分析工具。通过测量石墨烯的拉曼光谱我们可以判断石墨烯的层数、堆垛方式、缺陷多少、边缘结构、张力和掺杂状态等结构和性质特征。此外，在理解石墨烯的电子声子行为中，拉曼光谱也发挥了巨大作用。

石墨烯的拉曼光谱由若干峰组成，主要为G峰，D峰以及G^’峰。G峰是石墨烯的主要特征峰，是由sp²碳原子的面内振动引起的，它出现在1580cm^-1附近，该峰能有效反映石墨烯的层数，但极易受应力影响。D峰通常被认为是石墨烯的无序振动峰，该峰出现的具体位置与激光波长有关，它是由于晶格振动离开布里渊区中心引起的，用于表征石墨烯样品中的结构缺陷或边缘。G^’峰，也被称为2D峰，是双声子共振二阶拉曼峰，用于表征石墨烯样品中碳原子的层间堆垛方式，它的出峰频率也受激光波长影响。举例来说，图1^[1]为514.5nm激光激发下单层石墨烯的典型拉曼光谱图。其对应的特征峰分别位于1582cm^-1附近的G峰和位于2700cm^-1左右的G^’峰，如果石墨烯的边缘较多或者含有缺陷，还会出现位于1350cm^-1左右的D峰，以及位于1620cm^-1附近的D^’峰。

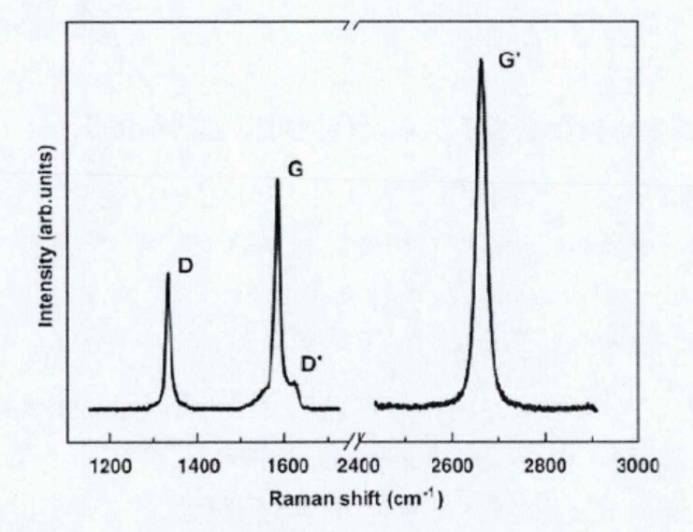

图1 514nm激光激发下单层石墨烯的典型拉曼光谱图^[1]

当然对于sp²碳材料，除了典型的拉曼G峰，D峰以及G^’峰，还有一些其它的二阶拉曼散射峰，大量的研究表明石墨烯含有一些二阶的和频与倍频拉曼峰，这些拉曼信号由于其强度较弱而常常被忽略。如果对这些弱信号的拉曼光谱进行分析，也可以很好地对石墨烯中的电子-电子、电子-声子相互作用及其拉曼散射过程进行系统的研究。
